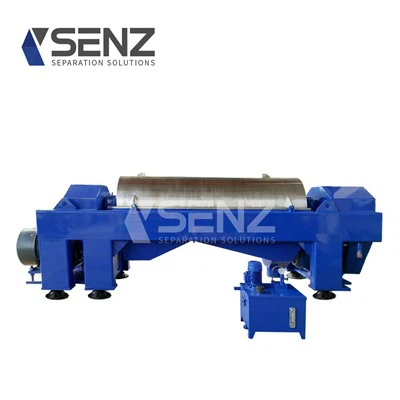

Produktu apraksts
Ātrgaitas mainīgas frekvences horizontālā spirālveida urbšanas dūņu centrifūga ir specializēta iekārta, ko galvenokārt izmanto cieto un šķidrumu atdalīšanai naftas urbšanas šķidrumu rūpniecībā. Iekārta ir jauns produkts, kas izstrādāts, lai absorbētu ārvalstu centrifūgu priekšrocības un saskaņā ar Ķīnas naftas urbšanas centrifūgu straujo attīstību. Tas apstrādā lielu daudzumu vieglu dubļu sistēmu, un apstrādes apjoms ir atbilstoši jāsamazina smago dubļu sistēmās. Smagās dubļu sistēmās tas var ātri atgūt smagas sastāvdaļas, piemēram, barītu, lai ātri samazinātu dubļu blīvumu. Tas spēj efektīvi noņemt kaitīgās cietās fāzes dziļās un sarežģītās akās, un rotācijas ātrumu var pielāgot atbilstoši urbšanas vajadzībām, sākot no 0 līdz 3000 apgr./min, lai atrastu piemērotu ātrumu, pamatojoties uz dubļu daļiņu izmēru un blīvumu. .
Atbilstoši dažādiem rotācijas ātrumiem to var definēt kā vidēja ātruma, liela ātruma un liela ātruma VFD centrifūgu. To galvenokārt izmanto barīta otrreizējai pārstrādei, sīko cieto daļiņu noņemšanai, kuru izmērs ir 2-7 μm, urbšanas šķidruma blīvuma un viskozitātes kontrolei, lai saglabātu urbšanas šķidruma veiktspēju. To plaši izmanto cieto urbšanas dubļu kontroles sistēmās, lai atdalītu dubļu cieto daļiņu fāzi, noņemtu kaitīgas smalkas urbšanas cietās vielas, piemēram, gružus utt. dubļu šķidrumā, vai atgūtu svēršanas materiālus, piemēram, barītu utt., lai samazinātu izmaksas. no dubļu šķidruma.
Turklāt šī ātrgaitas centrifūgas iekārta-- Drilling Fluid Decanter Centrifuge piedāvā spēcīgu materiālu pielāgošanas spēju, nepārtrauktu darbību, vieglu darbību, vienkāršu uzstādīšanu, zemas ekspluatācijas izmaksas un nelielu platību, kā arī citas nozīmīgas priekšrocības. Tam ir labs atdalīšanas efekts naftas un gāzes urbšanā, horizontālā virziena urbšanā, mikro tuneļos, tuneļu būvniecībā, urbšanas atkritumu apsaimniekošanā un notekūdeņu attīrīšanā.
Kopējais izmērs:2750x1580x2100mm
Darba princips
Šī iekārta darbojas, pamatojoties uz nostādināšanas principu, un ir paredzēta cietās un šķidrās fāzes atdalīšanai suspensijā. Suspensija iekļūst spirālveida stūmējā pa padeves cauruli, paātrina, izejot cauri akseleratoram, un pēc tam nonāk cilindrā. Centrbēdzes spēka ietekmē cietā fāze tiek izmesta bungas iekšējās sienas virzienā. Spirālveida asmeņi izspiež cietās fāzes nogulsnes caur izdedžu izplūdes atveri. Vieglākā šķidrā fāze tiek nepārtraukti dzidrināta cilindrā un plūst uz cilindra lielāko galu, izejot caur pārplūdes izplūdi.
Strukturālā iezīme
1. Urbšanas dubļu dekantera centrifūgas uzbūve
● Bungas
Cilindris ir sadalīts cilindriskās un koniskās daļās, un tam ir tādas sastāvdaļas kā liela gala vārpsta, diferenciālis, savienojošā plāksne un motora palīgsiksnas skriemelis kreisajā galā. Labajā galā ir mazā gala vārpsta, galvenā motora siksnas skriemelis un padeves caurule. Rievu sloksnes ir metinātas cilindra iekšpusē, lai novērstu materiāla slīdēšanu. Tam ir izdedžu izplūdes atvere mazajā konusa galā cietās fāzes materiāla izvadīšanai un pārplūdes izvade uz lielās gala vārpstas, lai kontrolētu šķidruma dzidrumu.
● Spirālstūmējs
Spirālveida stūmēja spirāle, kas sastāv no cilindriskas kolonnas daļas, materiāla paātrinātāja, deflektoriem, spirālveida lāpstiņām un vārpstām, ir abpusēji un ar kreiso pusi ar cieta sakausējuma virsmu. Tas savienojas ar diferenciāli un nodrošina cietfāzes materiāla izlādi ātruma atšķirību dēļ.
● Transmisijas mehānisms
Tas ietver galvenos un palīgmotorus, hidrauliskos savienojumus, siksnas skriemeļus, gultņus un planetāro pārnesumu diferenciāli. Diferenciālis ir kritisks, un tajā tiek izmantota divpakāpju planetārā pārnesuma transmisija.
● Aizsardzības pasākumi:
Lai nodrošinātu drošību, tiek veikti vairāki aizsardzības pasākumi:
* Siksnas skriemeļa tipa hidrauliskā sakabe nodrošina vienmērīgu darbību un aizsardzību pret pārslodzi.
* Griezes momenta pārslodzes aizsardzība nodrošina aizsardzību pret materiālu bloķēšanu.
* Invertors uzrauga un izslēdz centrifūgu pārslodzes gadījumā
2. Uzstādīšana un regulēšana
▶ Novietojiet galveno ierīci uz līdzenas virsmas, neizmantojot enkura skrūves.
▶ Nodrošiniet pietiekami daudz darba vietas ekspluatācijai, apkopei un remontam.
▶ Noregulējiet galvenā motora stiprinājuma skrūves, lai nodrošinātu pareizu siksnas spriegojumu.
▶ Izmantojiet bezpakāpju regulējamu pārplūdes plāksni, lai mainītu pārplūdes rādiusu un šķidruma baseina dziļumu, mainoties urbšanas šķidruma (dubļu) prasībām.
3. Darbība un lietošana
Sagatavošana pirms palaišanas:
→ Pārbaudiet, vai kustīgajās daļās nav vaļīgu savienotājelementu un šķēršļu.
→ Pārbaudiet elektrisko ķēžu savienojumus.
→ Pārbaudiet, vai diferenciālī un hidrauliskajā savienojumā nav eļļas noplūdes, un nodrošiniet pareizu gultņu eļļošanu.
→ Pirms mašīnas iedarbināšanas pārliecinieties, ka ūdens un padeves vārsti ir aizvērti.
Uzsākt:
★ Ieslēdziet galveno strāvu un pievienojiet strāvas padevi.
★ Aktivizējiet galvenās ierīces mainīgās frekvences barošanas slēdzi un papildu ierīces mainīgās frekvences barošanas slēdzi.
★ Pārslēdziet slēdzi "Frekvences pārveidošana/Darba biežums" uz "Frekvences pārveidošana". ★ Nospiediet "Auxiliary Unit Start", lai apstiprinātu, ka nav neparastu skaņu, pēc tam ieslēdziet galveno ierīci.
★ Nospiediet "Main Unit Start" un nogaidiet vēlamo ātrumu pirms padeves sūkņa iedarbināšanas.
★ Nospiediet "Padeves sūkņa palaišana", lai sāktu materiāla piegādi.
★ Pakāpeniski palieliniet barošanas ātrumu, nodrošinot, ka strāva nepārsniedz 60A. Smagas vibrācijas vai anomāliju gadījumā izslēdziet padeves sūkni, atveriet ūdens vārstu un notīriet cilindru un spirālspiedēju.
★ Pārbaudiet, vai izlāde ir gluda; ja nē, iztīriet izdedžu izplūdes vārstu.
Parametru izvēle un konfigurācija:
Vadības skapim ir iepriekš iestatīti ABB invertora parametri. Noregulējiet ātrumu, izmantojot ārējos "galvenās un palīgierīces ātruma pogas", lai kontrolētu dubļu blīvumu un apstrādes jaudu.
Lai apstrādātu dubļus, noregulējiet "Galvenās vienības ātruma pogu", lai pārvaldītu blīvumu. Palieliniet cilindra ātrumu, lai iegūtu lielāku blīvumu, vai samaziniet, lai iegūtu mazāku blīvumu.
Iestatiet galvenā motora apgriezienu skaitu, pamatojoties uz dubļu apstākļiem, pēc tam noregulējiet palīgmotoru vēlamajai izdedžu novadīšanas un atdalīšanas efektivitātei. Pakāpeniski noregulējiet diferenciāļa ātrumu, lai novērstu paklupšanu. Pēc kļūmes atiestatiet un nospiediet atiestatīšanas pogu, lai restartētu iekārtu.
Izslēgt:
① Nospiediet "Padeves sūkņa apturēšana", lai apturētu materiāla padevi.
② Atveriet ūdens vārstu, lai tīrītu centrifūgu 10-15 minūtes, līdz izplūst dzidrs šķidrums.
③ Nospiediet pogas "Galvenā un palīgierīces apturēšana", lai izslēgtu, pēc tam izslēdziet galveno strāvu.
4. Traucējumi un risinājumi
| Simptoms | Cēloņi | Līdzekļi |
|---|---|---|
| Pārmērīga centrifūgas vibrācija | Neattīrīts cilindra iekšpuse, bojāts līdzsvars; Bojāts amortizators. | Notīriet cilindru; Nomainiet amortizatoru. |
| Motoru nevar iedarbināt | Nulles līnija nav pievienota invertora skapī; Ķēdes pārtraukums vai bojātas sastāvdaļas. | Savienojiet nulli līnija; Pievienojiet vadus vai nomainiet elektriskās sastāvdaļas. |
| Augsta gultņa vārpstas temperatūra (virs 75 grādiem) | Nepietiekama eļļošana vai pārmērīga eļļošana; Bojāti gultņi. | Ieeļļojiet saskaņā ar instrukcijām; Nomainiet gultņus. |
| Sārņu izvadīšana bloķēta | Nepiemērots pārplūdes plāksnes novietojums; Pārslodzes aizsardzība ir aktivizēta; Zems dubļu blīvums ar pārāk zemu ātruma regulēšanu. | Noregulējiet pārplūdes plāksnes stāvokli; Atiestatiet pārslodzes aizsardzību tā rūpnīcas pozīcijā; Palieliniet ātrumu. |
| Nenormālas skaņas diferenciālī | nepareizs eļļas veids un daudzums; Bojāti gultņi; Pārnesumu bojājumi. | Noregulējiet eļļas veidu un daudzumu saskaņā ar instrukcijām; Nomainīt gultņus; Nomainiet pārnesumus. |
| Suspensijas izplūdes tīrīšana no izplūdes atveres | Pārmērīga vircas padeve; Pārmērīga diferenciāļa ātruma regulēšana. | Aizveriet vircas padeves vārstu; Samaziniet diferenciāļa ātrumu vai noregulējiet pārplūdes plāksni. |
| Automātiskā izslēgšanās | Pārslodze; Strāvas zudums. | Apturiet padeves sūkni un restartējiet centrifūgu; Atjaunot jaudu. |
| Galvenā ierīce nevar startēt | Pārmērīga dubļu uzkrāšanās bungā, kas izraisa aizsprostojumu. | Nobloķējiet ārējo cilindru un manuāli pagrieziet palīgmotora skriemeli, līdz tas var viegli griezties vairāk nekā 20 apgriezienus, pēc tam restartējiet centrifūgu un noskalojiet ar tīru ūdeni pirms atkārtotas dubļu padeves. |
Produktu parametri
| Modelis | LWD450*1000 | LWD450*1250 | LWD355*1250-1 | LWD355*1250-2 |
| Bļodas diametrs | 450 mm | 450 mm | 355 mm | 355 mm |
| Bļodas garums | 1000 mm | 1250 mm | 1250 mm | 1250 mm |
| Bļodas ātrums | 3000 apgr./min | 3200 apgr./min | 3200 apgr./min | 3200 apgr./min |
| Maksimālā ietilpība | 50M3/H | 50M3/H | 40M3/H | 40M3/H |
| G-spēks |
1220 |
2035 | 2035 | 2035 |
| Ātrumkārbas ātrums |
40 r/min |
30 r/min | 30 r/min | 30 r/min |
| Pārnesumkārbas attiecība | 35:1 | 57:1 | 57:1 | 57:1 |
| Galvenā motora jauda | 30kw | 37 kW | 30kw | 37 kW |
| Palīgmotors | 7,5 kW | 7,5 kW | 7,5 kW | 7,5 kW |
| EX standarts | EddIIBt4/IECEX/A-TEX | EddIIBt4/IECEX/A-TEX | EddIIBt4/IECEX/A-TEX | EddIIBt4/IECEX/A-TEX |
| Svars | 2700 kg | 3200 kg | 2900 kg | 3200 kg |
| Izmērs | 2750x1580x2100mm | 2600 * 1860 * 1750 mm | 2600 * 1620 * 1750 mm | 2600 * 1620 * 1750 mm |
